XL-21 動力配電柜
產品概述
新型XL-21動力箱廣泛用于發電廠及工礦企業中，在三相交流500V以下三相三線、三相四線、三相五線等配電系統中作動力或照明配電之用，系戶內靠墻安裝，屏前操作，屏前檢修；箱體為全封閉結構，由C型材或8MF型材拼裝而成。箱內采用新型旋轉式負荷隔離開關，可帶負荷操作，正面門上裝有電壓、電流指示儀表以及信號燈、按鈕、轉換開關等主令元件。本配電箱內采用自行設計的新型組件，結構緊湊，造型美觀大方，維護方便，多種接線方案可供用戶選擇，是替代老型XL-21動力箱的理想產品。

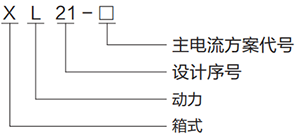

型號含義
正常工作環境條件
1.海拔高度：≤2000m；
2.環境溫度：-50℃~+40℃，且24h內的平均溫度不超過+36℃；
3.相對濕度：在周圍空氣濕度為+40℃時不超過50%；在較低濕度下可以有較高的相對濕度(如：+20℃時為90%)，考慮到溫度的變化允許產生適度的凝霜；
4.設備安裝時與垂直面的傾斜度應不超過5度，設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。
結構特征
XL-21低壓動力配電柜系戶內靠墻安裝，單面前開門的配電裝置。其基本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表。打開箱后，配電箱內部設備全為敞露，便于檢修維護。本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。

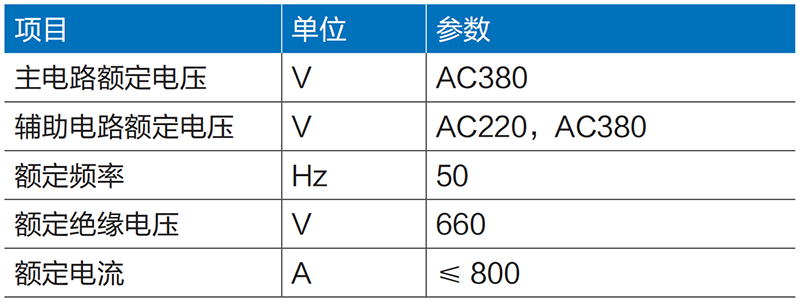

主要技術參數
注意事項
產品到貨后，首先應檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因，對于不立即安裝的產品，應根據正常使用條件的規定，置于適應的場所。
1.產品安裝基礎槽鋼的螺栓用戶自備，基礎槽鋼與柜體連接孔；
2.產品在安裝完畢后，投入運行前進行檢查與試驗：
a.檢查柜體被復層漆膜有無脫落，柜內是否干燥、清潔；
b.檢查主要電器及輔助接點的通斷是否可靠、準確；
c.檢查主要元件的選型、接線原理是否與原理圖圖樣相符；
d.用500V兆歐表絕緣值不得低于1MΩ，測量時注意斷開不能承受電壓及電子元件接線。
3.低壓空氣斷路器等，經多次合、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對萬能式低壓空氣斷路器按其說
明書要求進行維護和檢修。

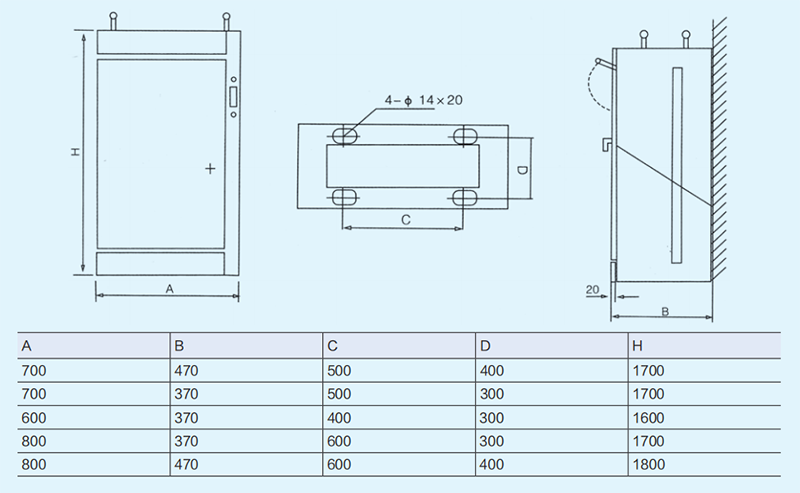

外形及安裝尺寸
主回路方案
“
”為隔離開關，型號可選QSA系列、HRS(箱內操作)；
“
”為隔離開關，型號可選QA、QP系列；
“
”為熔斷器，型號可選RTO、NTOO等；
“
”為斷路器，型號可選DZ20、NM1、DZ47、NS、C45等；
“
”為接觸器，型號可選CJ20、B系列、N系列等；
“
”為熱繼電器，型號可選JR36、JRS1、NR3等系列；
“
”為互感器，型號可選LMZJ1-0.5、LMK1-0.66等系列。
注：以上產品型號均可由客戶另行指定
訂貨須知
用戶訂貨時應提供以下資料：
1.產品的全部型號(包括主電路方案號和輔助電路方案號)；
2.主電路系統圖，柜體的平面排列圖；
3.輔助電路電氣原理圖；
4.柜內元器件清單(主母線規格)；
5.柜體顏色(如無要求，則按淺駝灰色供貨)；
6.柜體尺寸(如無要求，則由我公司根據睛況自定)。
其它與產品正常使用條件不符的特殊要求。
